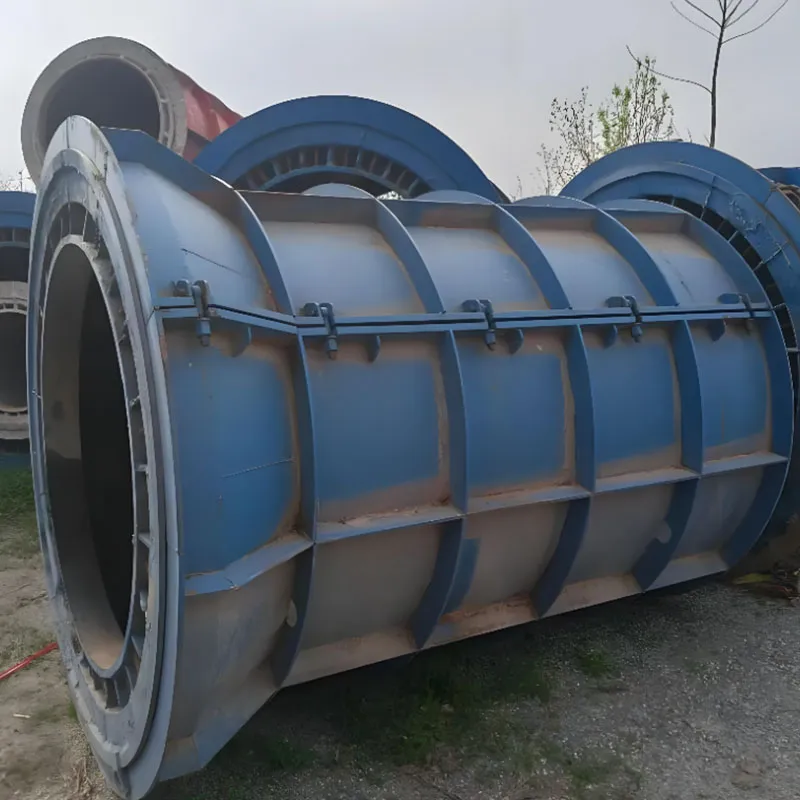

Форма для раструбных труб типа А
Форма для вставки труб типа A используется для производства гибких соединительных труб с муфтой типа A и является специализированной формой, часто применяемой в производстве городских дренажных труб из железобетона, ковкого чугуна и других материалов. Основная конструкция сосредоточена на герм...
Описание
маркер
Форма для вставки труб типа A используется для производства гибких соединительных труб с муфтой типа A и является специализированной формой, часто применяемой в производстве городских дренажных труб из железобетона, ковкого чугуна и других материалов. Основная конструкция сосредоточена на герметичной структуре и точности размеров муфты типа A, подходит для различных методов формовки. Ниже приведено подробное описание:
Основная структура и стандарты размеров
Сегментная основная конструкция: на примере широко используемой формы для железобетонных труб типа A обычно используется цельная кольцевая матрица муфты, разделенная на верхний, средний и нижний сегменты. Внутренняя полость верхнего сегмента матрицы имеет коническую форму с соотношением 1:23-28 для облегчения извлечения из формы; внутренние и внешние кольца среднего сегмента выступают наружу, выполняя функции позиционирования и укрепления; нижний сегмент оставляет технологическое отверстие для облегчения производства. Для формы из ковкого чугуна на одном из концов точно обрабатывается канавка для муфты, чтобы соответствовать требованиям герметичности соединительных труб.
Точное соответствие размеров: требуется подгонка под различные номинальные внутренние диаметры труб типа A, например, гибкий соединительный патрубок типа A с диаметрами от Φ600 до Φ1200. Концевая часть раструба формовочной трубы должна соответствовать обработке ключевых размеров, таких как D3 и D4. Так, для труб диаметром Φ600 размер раструба D3 составляет 725 мм, D4 — 728 мм, а также длины, связанные с раструбом, такие как L2 и L3, должны строго соответствовать соответствующему стандарту, чтобы обеспечить герметичность соединения. При этом общая длина формовочной трубы будет немного больше готовой трубы, чтобы оставить запас для дальнейшей обработки. Основные материалы и основные технологии Выбор материала: основная часть чаще всего изготавливается из высокопрочной стали. Например, вставная форма раструба труб из железобетона обычно делается из легированной стали, а комплектное упругое стальное кольцо выполнено из конструкционной легированной стали Q345B. Благодаря своей упругости оно автоматически отсоединяется от трубы после снятия формы и может использоваться повторно. Формовочные трубы для трубраструбов типа A из шаровидного чугуна чаще всего изготавливаются из жаропрочных легированных сталей, таких как 21CrMo10, которые выдерживают поток расплавленного железа свыше 1300℃ и тепловое напряжение, предотвращая деформацию и растрескивание при многократном цикле высоких температур.
Адаптация к формовочным процессам: подходит для различных технологий формовки труб. Для железобетонных втулочных труб типа A обычно используется вибрационная формовка или радиальное прессование внутренней сердцевины; при этом форма труб фиксируется в нижней части, и во время формования она не перемещается. После ухода формы достаточно открутить болты для снятия формы. Для шаровидных чугунных втулочных труб типа A используется горизонтальное центробежное литьё: форма трубы вращается на высокой скорости, обеспечивая равномерное прилегание жидкого металла к внутренней стенке. Перед использованием её необходимо предварительно разогреть и покрыть разделительным составом, чтобы уменьшить коррозию формы жидким металлом.
Сценарии применения и ключевые моменты обслуживания
Ключевые сценарии применения: используется в основном в производстве труб для городского дренажа и промышленных сточных вод. Могут быть предоставлены формовочные матрицы как для чугунных втулочных труб типа A с размерами DN50 - DN200, так и для больших диаметров железобетонных втулочных труб типа A с диаметром Φ300 - Φ1200 и выше, что позволяет удовлетворять различные потребности в дренажных системах. Получаемые втулочные трубы типа A благодаря хорошей герметичности соединений широко применяются при прокладке городских сетей для дождевых и сточных вод.
Советы по обслуживанию и повторному использованию: после каждого извлечения из формы необходимо очищать внутренние стенки формы от остатков бетона или металла, проверять гладкость внутренней поверхности и целостность таких элементов как стальные кольца; если формовочные канавки изнашиваются, их следует своевременно шлифовать и восстанавливать. При длительном хранении внутренние стенки формы необходимо покрывать антикоррозийным средством, а концы закрывать герметичными крышками, чтобы избежать влаги и коррозии; легкоизнашивающиеся элементы, такие как упругие стальные кольца, следует хранить отдельно и регулярно проверять их упругость, обеспечивая стабильность их повторного использования.
